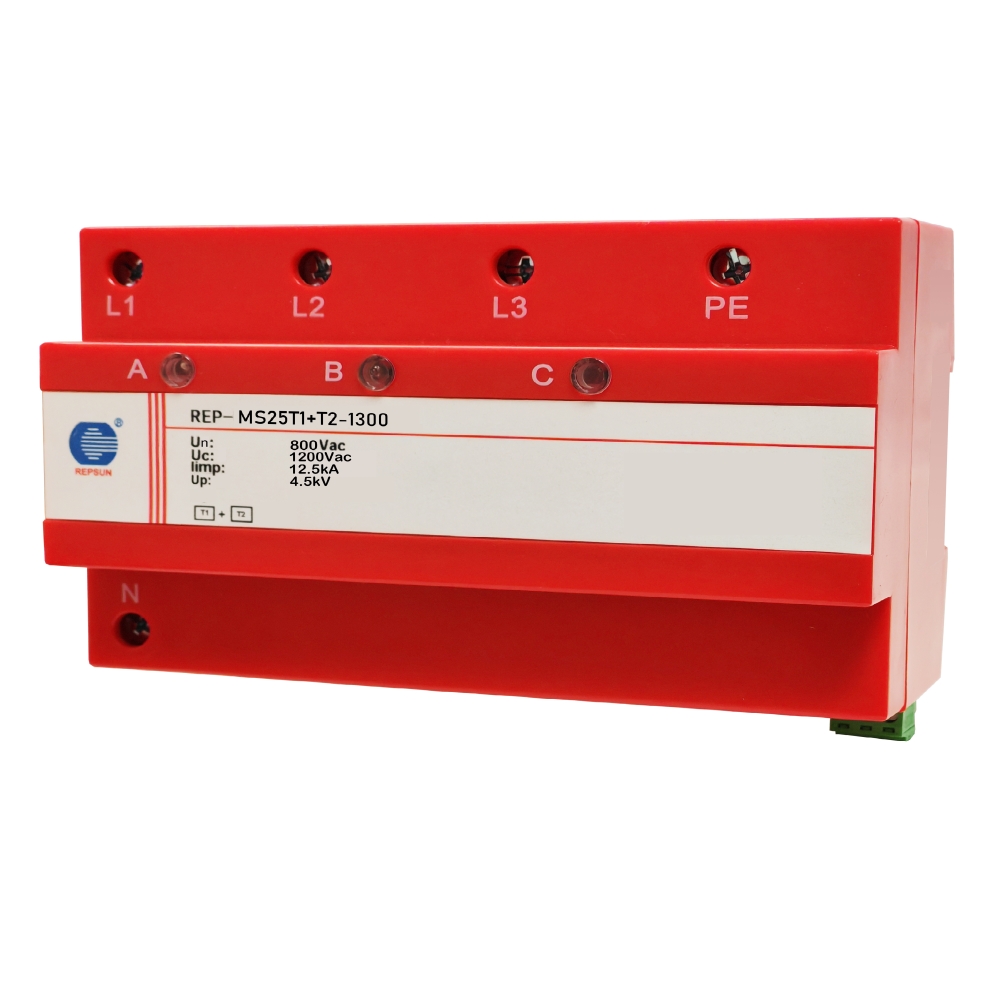

REP-MS25T1+T2-1300-5S

ميزات المنتج
: جهاز حماية من الصواعق من النوع T1+T2، يتيح تركيبه بدون مسافة فاصلة مع جهاز حماية من الصواعق من النوع 2 في اتجاه التيار.
مصمم خصيصًا لأنظمة الجهد العالي لمنع المخاطر الناجمة عن تأثيرات تيارات الصواعق المباشرة أو غير المباشرة، مما يوفر حماية فعالة للعديد من التطبيقات الصناعية؛
بالنسبة لمعدات الطاقة في أنظمة توربينات الرياح / الخلايا الكهروضوئية، يلبي جهاز الحماية من الصواعق الخاص بنا متطلبات السوق بالكامل.
يوصى بتجهيزه بفيوز 200 أمبير أو واقي احتياطي، مع مطابقة جهده لجهد صندوق المحول.

ورقة البيانات

نموذج	REP-MS25T1+T2-1300-5S
SPD وفقًا للمعيار IEC/EN 61643-11	I+II/T1+T2
الجهد الاسمي للتيار المتردد (Un)	800 فولت تيار متردد
أقصى جهد مستمر (Uc)	1200 فولت تيار متردد
تيار نبضة البرق (10/350 ميكروثانية) Iimp	12.5 كيلو أمبير
تيار التفريغ الاسمي (8/20 ميكروثانية) In	12.5 كيلو أمبير
مستوى حماية الجهد الكهربائي أعلى	4.5 كيلو فولت
زمن الاستجابة tA	≤100 نانوثانية
جهد اختبار الجهد الزائد العابر  (TOV)	≥1730 فولت تيار متردد
جهد المقاومة المتغيرة (1 مللي أمبير)	1620 فولت
فيوز احتياطي	200AgL/gG
إشارة إنذار عن بعد	جهة اتصال NC (اختياري) نعم☑  لا☐
نطاق درجة حرارة التشغيل	-40 درجة مئوية ... +80  درجة مئوية
ارتفاع	≤2000 متر
درجة التلوث	الفئة د
مؤشر العمل/العطل	أخضر: طبيعي؛ أحمر: فشل
مساحة المقطع العرضي (بالدقائق)	6 مم² مرن
مساحة المقطع العرضي (الحد الأقصى)	35 مم² مرن
للتركيب على	سكة DIN مقاس 35 مم
مواد التغليف	مادة بلاستيكية حرارية حمراء، UL94 V-0
درجة الحماية	IP20
عرض الوحدة	144 ملم
الأبعاد (مم)	رسم بياني
الجانب الأمامي	رسم بياني
