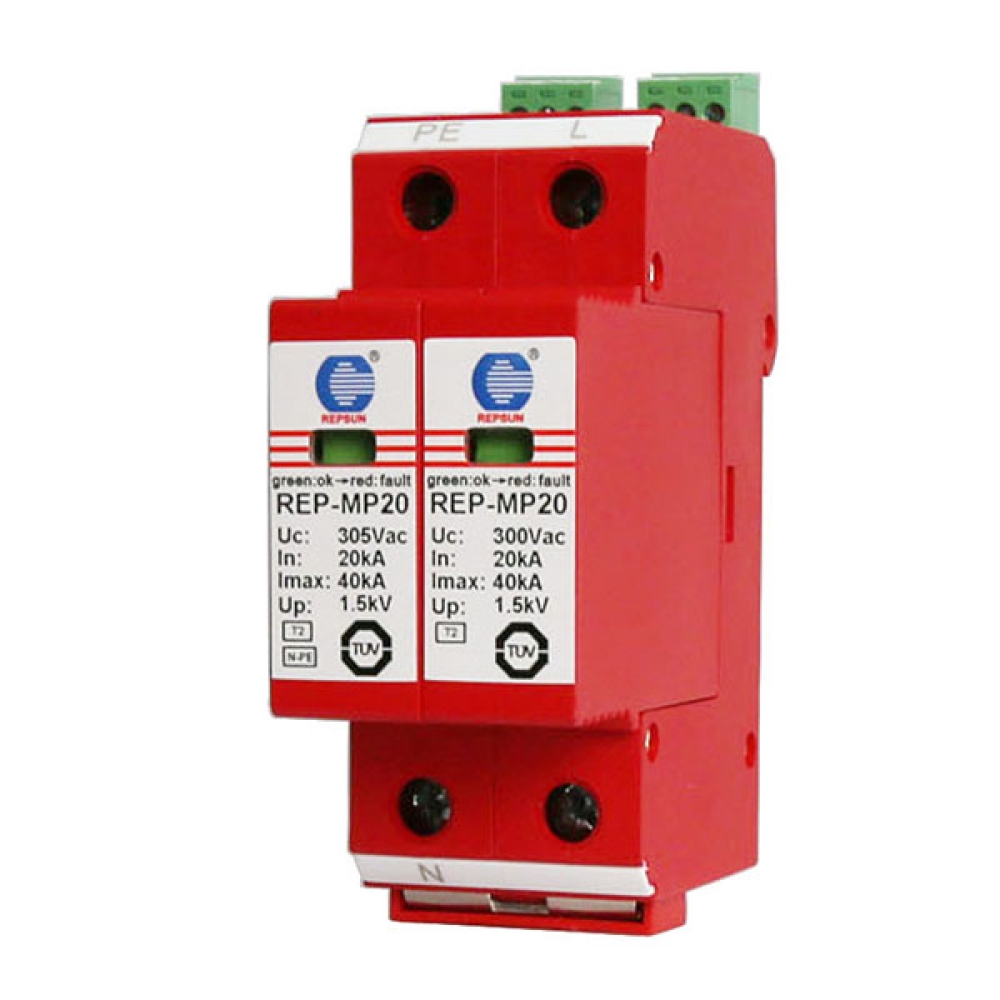

REP-MP20T2-300-1S

DETALLES DEL PRODUCTO

Características

• El protector contra sobretensiones tipo 2 cumple con la norma IEC61643-11;
• Supervisión fiable gracias a dispositivos de desconexión doblemente integrados;
• Nivel de protección de bajo voltaje;
• Opcional para utilizar sin fusible;
• Diseño enchufable, modo de protección 1+1;
• Terminal de alarma remota opcional.

Ficha de datos

Modelo	REP-MP20T2-300-1S
El SPD según IEC 61643-1-11	Tipo 2
Voltaje nominal de CA	240 V
Tensión continua máxima Uc (LN)	300 V CA
Tensión continua máxima Uc (N-PE)	305 V CA
Corriente de descarga nominal In (8/20µs)	20 kA
Corriente máxima de descarga Imax (8/20µs)	40 kA
Nivel de protección de voltaje Up@In	1,5 kV
Tiempo de respuesta tₐ	25 ns
Clasificación de fusible recomendada	125 A gL/gG
Sobretensión temporal (TOV) Ur	385 V / 5 seg.
Rango de temperatura de funcionamiento Tu	-40 ℃～85 ℃
Seguridad	Protección térmica
Indicador de trabajo/fallo	Verde: Normal; Rojo: Fallo
Contacto de alarma remoto	NO/NC/C, aislado de C
Capacidad de contacto de alarma remota Un/In	CA: 250/0,5 A CC: 250 V/0,1 A; 75 V/0,5 A
Cable de conexión del contacto de alarma remota	Máx. 1,5 mm² o 16 AWG
El área transversal mínima de instalación	1,5 mm² sólido/flexible
El área transversal máxima de instalación	25 mm² flexible
Instalación	Carril DIN de 35 mm, según EN 60715
Material de la carcasa	Material termoplástico rojo, UL94 V-0
La ubicación de la instalación	Interior
Grado de protección	IP20
Tamaño	2 módulos
Proceso de dar un título	TÜV
Dimensiones (mm)	Diagrama
