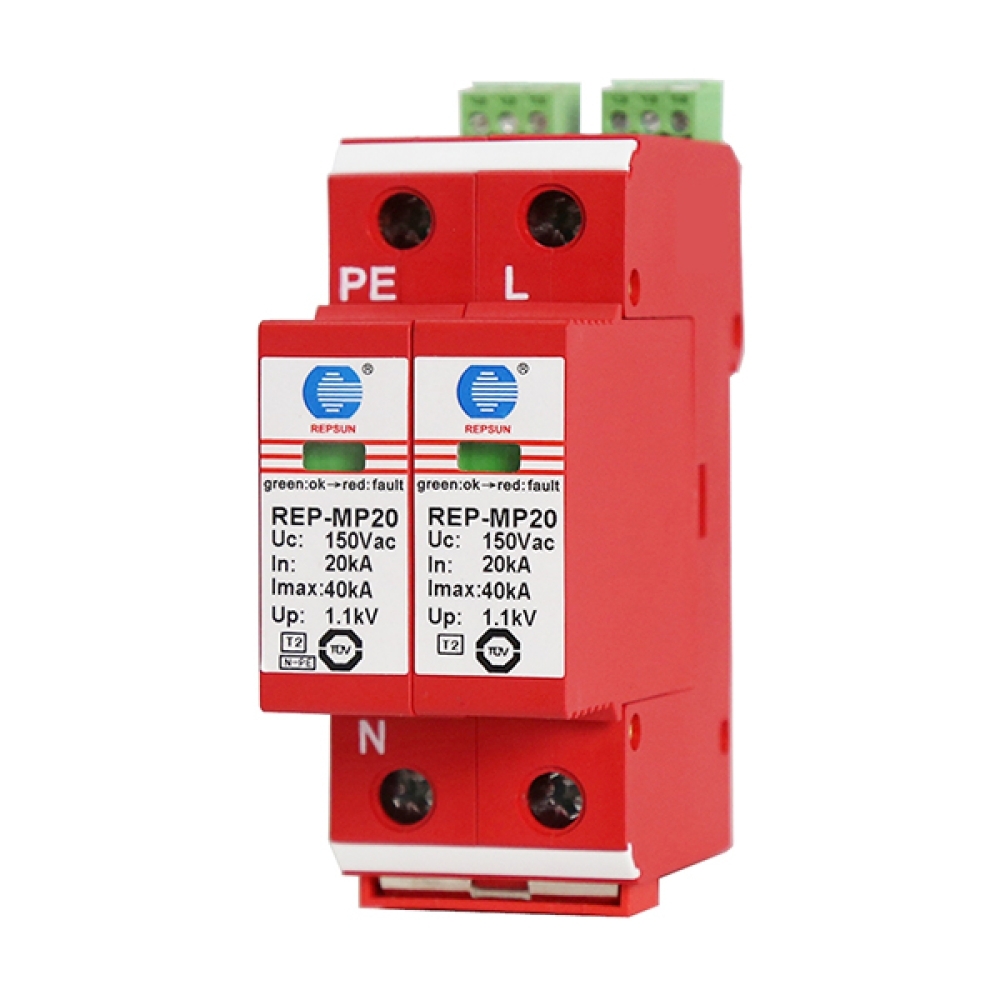

REP-MP20T2-150-1S

DETALLES DEL PRODUCTO

Características

• Los protectores contra sobretensiones de tipo 2   cumplen con la norma IEC 61643-11.
• Nivel de protección contra baja tensión.
• Supervisión fiable gracias a los dispositivos de desconexión doblemente integrados.

• Opcionalmente, puede utilizarse sin fusible .
• Diseño enchufable, modo de protección 1+1.
• Terminal de alarma remota opcional .

Ficha de datos

Modelo	REP-MP20T2-385-4S
El SPD según IEC/EN 61643-11	Tipo 2
Tensión continua máxima Uc	150 V CA
Corriente de descarga de impulso Iimp (10/350μs)(N-PE)	12,5kA
Corriente de descarga nominal In (8/20μs)	20 kA
Corriente de descarga máxima Imax (8/20 μs)	40 kA
Nivel de protección de voltaje (arriba)@In	1,1 kV
Tiempo de respuesta (t.)	25ns
Capacidad de resistencia a cortocircuitos Isccr	25kArms
Sobretensión temporal (TOV) U T	210V / 5seg.
Rango de temperatura de funcionamiento (Tu)	-40℃～80℃
Indicador de funcionamiento/fallo	Verde: Normal; Rojo: Fallo
Contacto de alarma remota	NO/NC/C, Forma aislada C
Capacidad de contacto de alarma remota Un/In	CA: 250/0,5 A CC: 250 V/0,1 A; 75 V/0,5 A
Cable de conexión del contacto de alarma remota	Máx. 1,5 mm² o calibre #16AWG
El área de sección transversal mínima de instalación	1,5 mm² sólido/flexible
El área de sección transversal máxima de instalación	25 mm² sólido/flexible
Instalación	Carril DIN de 35 mm, según EN 60715
Material de la carcasa	Material termoplástico rojo, UL94 V-0
La ubicación de la instalación	Interior
Grado de protección	IP20
Tamaño	2 módulos
Proceso de dar un título	TÜV
Dimensiones (mm)	Diagrama
