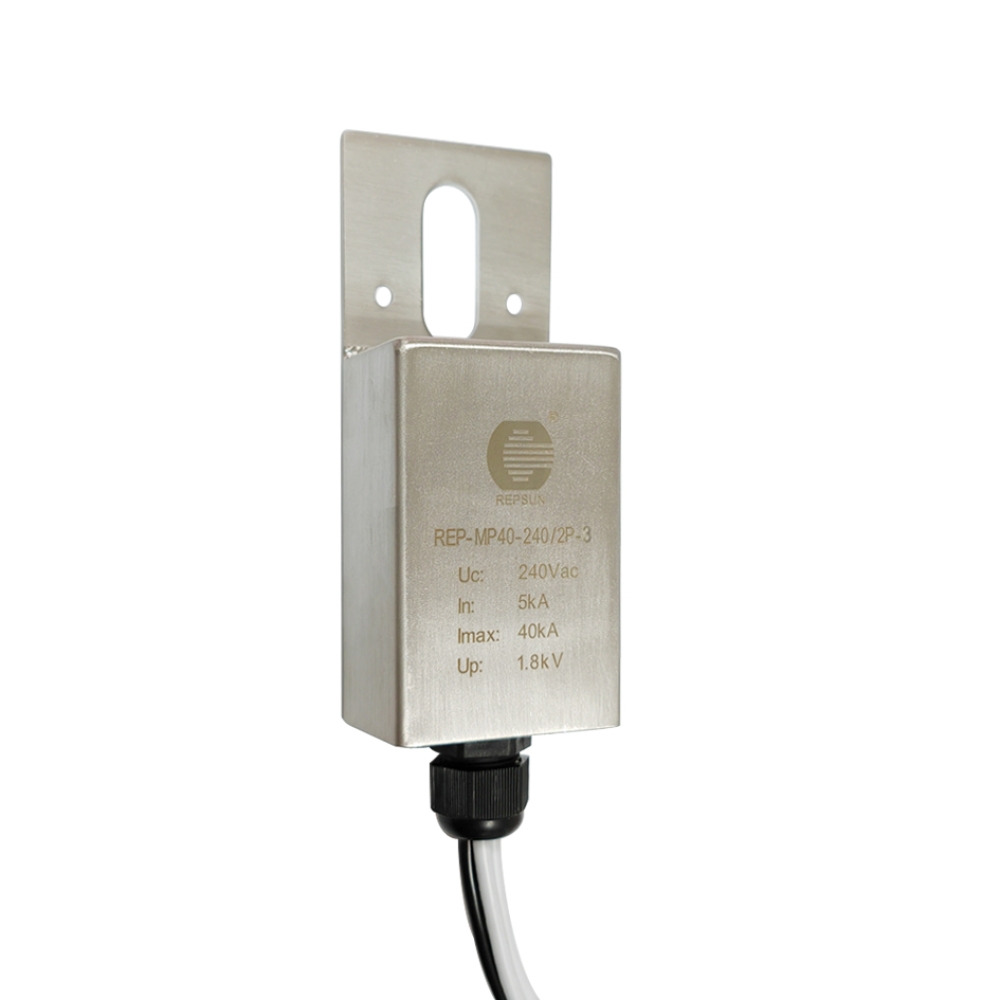

(SPD para transformador de exterior) Serie REP-MP40/2P

DETALLES DEL PRODUCTO

Características

• El REP-MP40/2P incorpora un varistor con certificación UL como componente clave.
• Corriente de descarga máxima Imax(8/20μs) 40kA en cada trayectoria (L-PE;N-PE).
• Fácil instalación, con cable de conexión de 60 cm, se conecta directamente a la fase y al neutro (o a tierra) en el lado de baja tensión del transformador, y el pararrayos tiene un rango de tensión de 240 V a 480 V (MCOV de 240 Vrms y 480 Vrms).
• Sellado herméticamente para garantizar la impermeabilidad y la resistencia al fuego, apto para entornos exteriores adversos.

Ficha de datos

Tipo	REP-MP40-240-2P-3	REP-MP40-480-2P-3
Estándar	UL1449 4.ª edición; IEC61643 - 11:2011	UL1449 4.ª edición; IEC61643 - 11:2011
Frecuencia	50/60 Hz	50/60 Hz
Sistema de energía (Un)	120/240 V CA	240/480 V CA
MCOV	240 Vrms	480 Vrms
Tensión máxima de funcionamiento continuo (Uc)	240 V CA	480 V CA
Corriente de descarga nominal (8/20 μs) (In)	5kA	5kA
Corriente de descarga máxima (8/20 μs) (Imax)	40 kA	40 kA
Voltaje de impulso (1,2/50 μs) (Uoc)	10 kV	10 kV
Nivel de protección de voltaje (arriba) a 5 kA	<1,2 kV	<1,6 kV
Nivel de protección de voltaje (arriba) a 20 kA	<1,8 kV	<2,2 kV
Corriente de fuga (IL)	<0,1 mA	<0,1 mA
Tiempo de respuesta	≤25 ns	≤25 ns
Voltaje de aislamiento	6 kV rms	6 kV rms
Sobretensión transitoria (TOV)	335 V CA, 5 s	670 V CA, 5 s
Rango de temperatura de funcionamiento	-40°C~+85°C

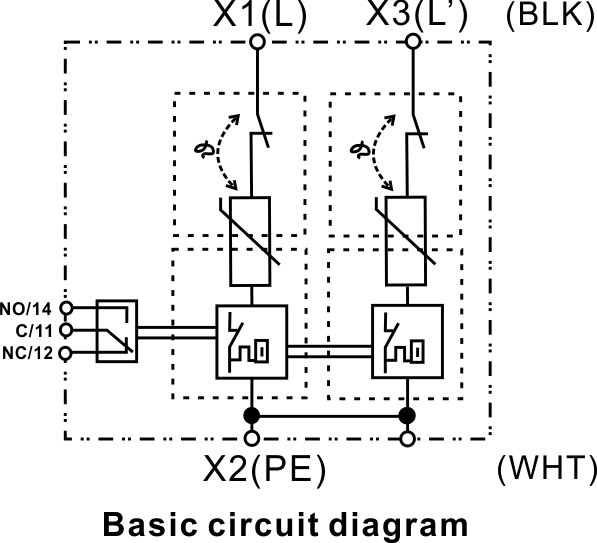

situación laboral	Indicación de fallo; contacto de alarma remoto opcional
Cable de instalación	Negro (L/N): 2 cables; Blanco (PE): 1 cable
Especificación del cable	Certificado UL1015, 10 AWG, 60 cm

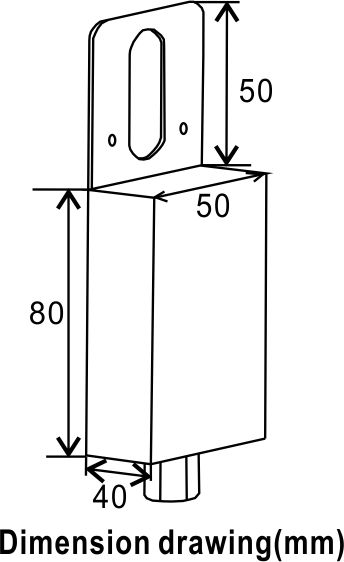

Para montaje en	Fijación de pernos
Material de la carcasa	Acero inoxidable 304
Grado de protección	IP68
Material de sellado	Resina epoxídica
