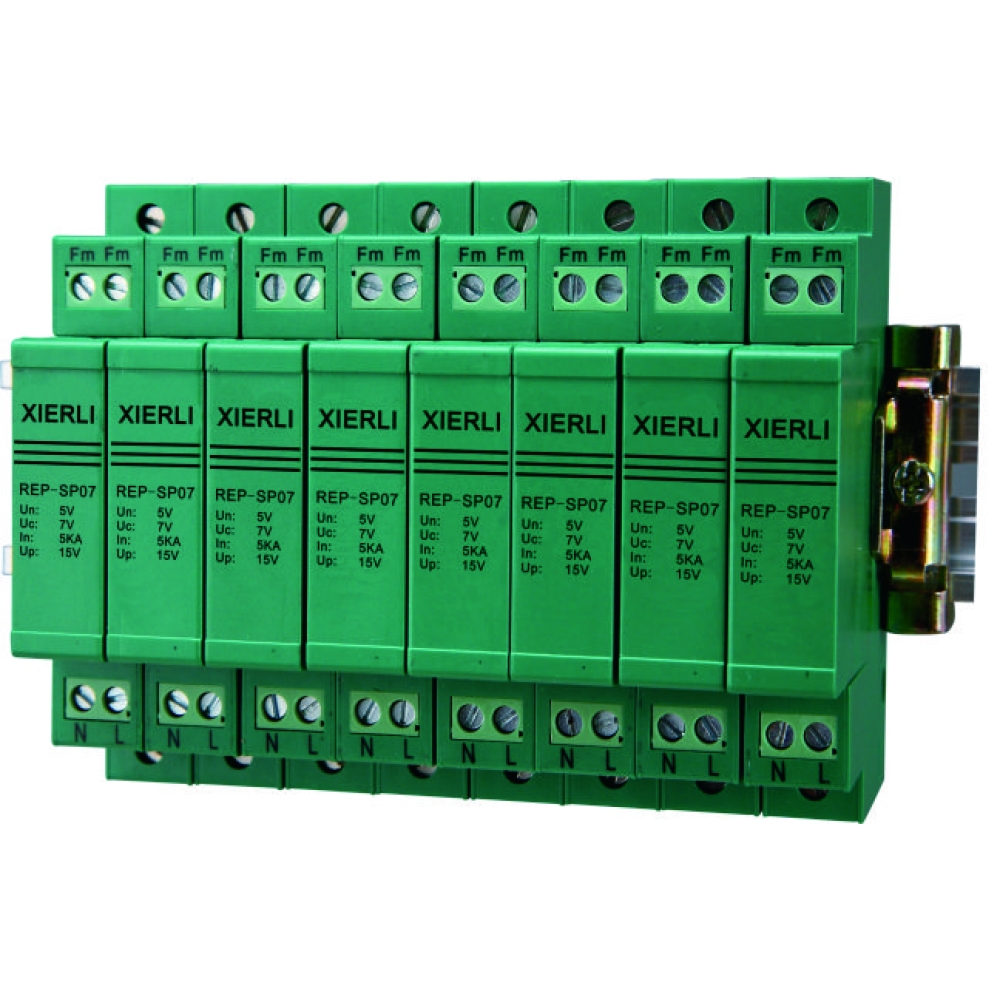

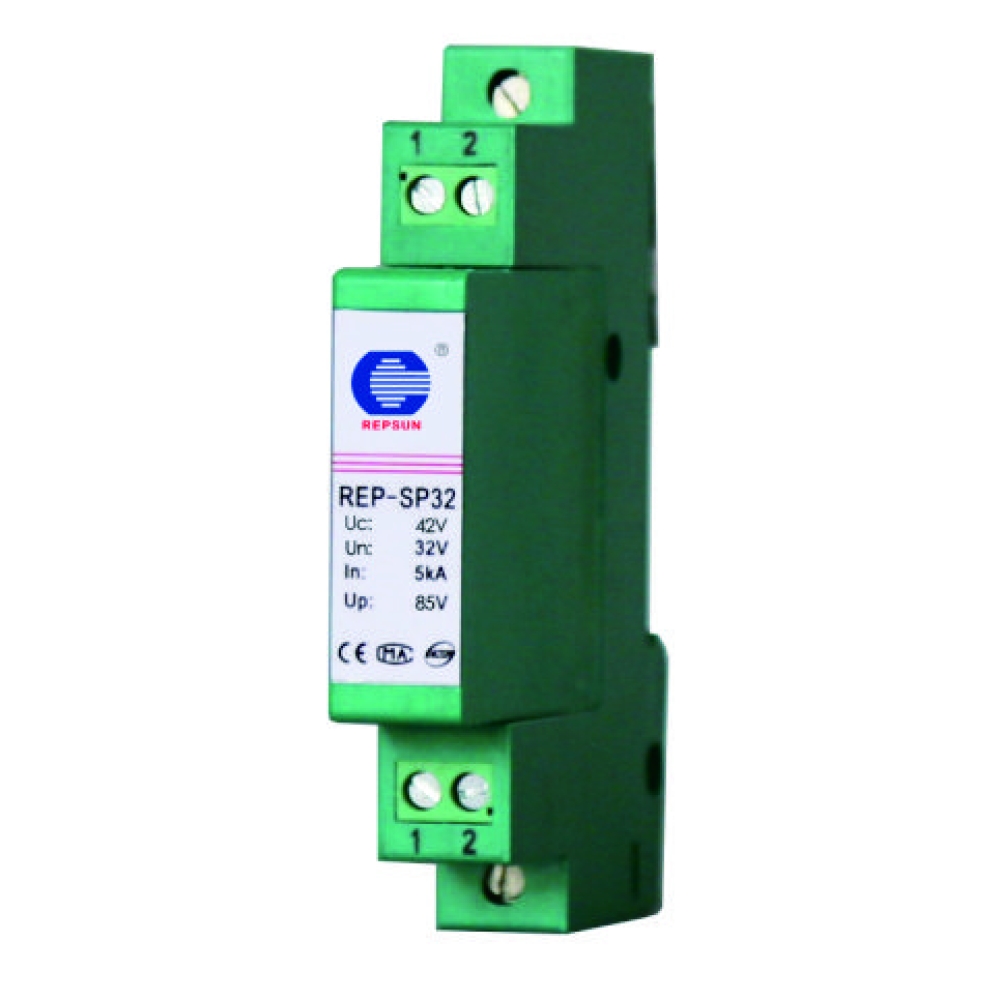

(Protection contre les surtensions T3) Série REP-SP

DÉTAILS DU PRODUIT

Caractéristiques

● REP-SP peut fonctionner sous différentes tensions de 5 à 60 Vcc.

● Protection contre les surtensions enfichable pour montage facile sur rail DIN.

● La transmission du signal n'est pas interrompue lors du changement de module.

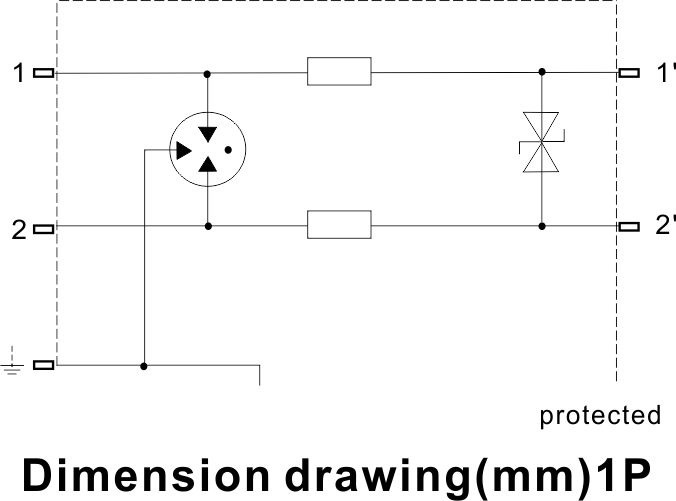

● Circuit de protection à deux étages ; convient pour une protection contre les surtensions RS232 ou RS485.

● Faible impédance d'insertion sans affecter la transmission du signal.

● Indication de panne de la lumière LED, et avec contact de télécommande.

Fiche de données

Taper	REP-SP05	REP-SP12	REP-SP24	REP-SP32
Tension continue nominale (Un)	5V	12V	24V	32V
Tension continue maximale de fonctionnement (Uc)	6V	15V	36V	42V
Insertion du courant de charge	2000 mA
Courant de décharge nominal (8/20 μs)(In)	5 kA
Courant de décharge maximal (8/20 µs) (Imax)	10 kA
Niveau de protection contre les surtensions (Up@In)[LL]	≤15V	≤27V	≤55V	≤85V
Niveau de protection contre les surtensions (Up@In)[L-PE]	≤600 V
résistance à l'insertion	<0,2Ω
Rail d'installation	35 mm DIN60715
Plage de températures de fonctionnement	-40 °C ~ +80 °C
Degré de protection	IP 20
Matériau d'enveloppe	PBT
Normes d'essai	CEI 61000-4-5 ; CEI 61643:21
Remplacement en ligne	Oui
